Процесс изготовления раструбных приварных фланцев представляет собой кропотливую и многоэтапную процедуру, сочетающую в себе точность машиностроения и высококачественные материалы. Как поставщик приварных фланцев в раструбы, я хорошо разбираюсь во всех аспектах этого процесса и рад поделиться этим с вами.
Выбор материала
Первым и самым ответственным этапом изготовления раструбно-сварных фланцев является выбор материала. Выбор материала зависит от различных факторов, таких как предполагаемое применение, окружающая среда, в которой будет работать фланец, а также условия давления и температуры, которые он выдержит. Распространенные материалы, используемые для раструбных сварных фланцев, включают углеродистую сталь, нержавеющую сталь и легированную сталь.
Углеродистая сталь является популярным выбором из-за ее доступности и хороших механических свойств. Он подходит для применений общего назначения, где коррозионная стойкость не является первоочередной задачей. С другой стороны, нержавеющая сталь обладает превосходной коррозионной стойкостью, что делает ее идеальной для применения в химической, пищевой и морской промышленности. Легированную сталь выбирают, когда требуется более высокая прочность и лучшие характеристики при повышенных температурах.
Резка и формирование
После того, как подходящий материал выбран, следующим шагом является резка и придание формы. Сырьевой материал, обычно в виде стальной пластины или поковки, разрезается на необходимые размеры и форму. Это можно сделать, используя различные методы резки, такие как плазменная резка, лазерная резка или распиловка.
Плазменная резка — это быстрый и эффективный метод, в котором используется высокоскоростная струя ионизированного газа для плавления и удаления металла. Лазерная резка, с другой стороны, обеспечивает высокоточную резку с узким пропилом, что делает ее подходящей для применений, где требуются жесткие допуски. Распиловка – более традиционный метод, который часто используется для резки толстых материалов.
После резки заготовке придается основная форма раструба – приварной фланец. Обычно это делается с помощью процесса, называемого ковкой или механической обработкой. Ковка включает нагрев заготовки до высокой температуры, а затем использование молотка или пресса для придания ей формы. Ковка улучшает механические свойства фланца за счет выравнивания зернистой структуры металла. С другой стороны, при механической обработке используются режущие инструменты для удаления материала и создания желаемой формы. Это более точный метод, позволяющий добиться сложной геометрии.
Сверление и растачивание
После того, как фланец сформирован, следующим шагом будет сверление и растачивание. По окружности фланца сверлятся отверстия для болтового крепления, а в центре создается отверстие для установки трубы. Размер и расстояние между отверстиями определяются применяемым стандартом фланца, например стандартом ASME B16.5 или стандартом DIN.
Сверление обычно выполняется с помощью сверлильного станка или обрабатывающего центра с ЧПУ. Отверстия должны быть просверлены точно, чтобы обеспечить правильное выравнивание и герметичность при установке фланца. Растачивание используется для создания гладкого и точного внутреннего диаметра трубы. Это важно для обеспечения правильной посадки и предотвращения утечек.
Подготовка к раструбной сварке
Зона раструбного сварного шва является важной частью раструбно-приварного фланца. Здесь труба будет приварена к фланцу. Чтобы подготовить зону сварного шва, внутренняя часть раструба обрабатывается на определенную глубину и диаметр. Качество поверхности раструба также тщательно контролируется, чтобы обеспечить хорошую свариваемость.
На краю раструба часто добавляют фаску, чтобы облегчить процесс сварки. Эта фаска помогает создать лучший сварной шов, позволяя металлу сварного шва легче проникать в шов. Перед сваркой область раструбного сварного шва также проверяется на наличие дефектов, таких как трещины или пористость.
Сварка
Сварка – это процесс соединения трубы с раструбом – приварным фланцем. Существует несколько методов сварки, включая дуговую сварку в среде защитного металла (SMAW), газовую вольфрамовую дуговую сварку (GTAW) и газовую дуговую сварку (GMAW).
Дуговая сварка в среде защитного металла, также известная как контактная сварка, представляет собой простой и универсальный метод сварки, в котором используется плавящийся электрод, покрытый флюсом. Флюс защищает сварочную ванну от атмосферных загрязнений. Газовая вольфрамовая дуговая сварка, также известная как сварка TIG, использует неплавящийся вольфрамовый электрод и инертный газ, например аргон, для защиты сварочной ванны. Обеспечивает высококачественный сварной шов с хорошим контролем погонной энергии. Газовая дуговая сварка, также известная как сварка MIG, использует плавящийся проволочный электрод и защитный газ для защиты сварочной ванны. Это быстрый и эффективный метод сварки, подходящий для высокопроизводительного применения.
В процессе сварки осуществляются строгие меры контроля качества, обеспечивающие целостность сварного соединения. Сварной шов проверяется на наличие дефектов, таких как непровар, пористость и трещины, с использованием методов неразрушающего контроля, таких как ультразвуковой контроль, радиографический контроль или магнитопорошковый контроль.
Термическая обработка
После сварки раструб - сварной фланец может подвергаться термической обработке для снятия остаточных напряжений и улучшения механических свойств сварного соединения. Термическая обработка включает нагрев фланца до определенной температуры, а затем его охлаждение с контролируемой скоростью.
Существуют различные типы процессов термообработки, такие как отжиг, нормализация и отпуск. Отжиг применяется для размягчения металла и снятия внутренних напряжений. Нормализацию применяют для уточнения зеренной структуры и улучшения механических свойств металла. Закалку применяют для снижения твердости и хрупкости металла после закалки.
Обработка поверхности
Завершающим этапом процесса изготовления раструбно-сварных фланцев является обработка поверхности. Обработка поверхности производится для защиты фланца от коррозии и улучшения его внешнего вида. Общие методы обработки поверхности включают покраску, гальванизацию и покрытие.
Покраска – простой и экономичный метод, заключающийся в нанесении слоя краски на поверхность фланца. Краску можно подобрать исходя из среды, в которой будет эксплуатироваться фланец. Гальванизация – это процесс покрытия фланца слоем цинка для защиты его от коррозии. Обеспечивает длительную и эффективную защиту от коррозии. Покрытие — это более совершенный метод обработки поверхности, в котором используется специальный материал покрытия, обеспечивающий повышенную коррозионную стойкость и другие свойства, такие как стойкость к истиранию.
Контроль качества
На протяжении всего производственного процесса осуществляются строгие меры контроля качества, обеспечивающие соответствие раструбно-приварных фланцев требуемым стандартам и техническим условиям. Контроль качества начинается с проверки сырья и продолжается на каждом этапе производственного процесса.
Помимо неразрушающего контроля сварных соединений, другие меры контроля качества включают проверку размеров, определение твердости и химический анализ. Проверка размеров гарантирует, что фланец соответствует указанным требованиям к размеру и форме. Испытание на твердость используется для проверки механических свойств металла. Химический анализ проводится для того, чтобы убедиться в том, что состав материала фланца находится в указанных пределах.
Типы фланцев и их применение

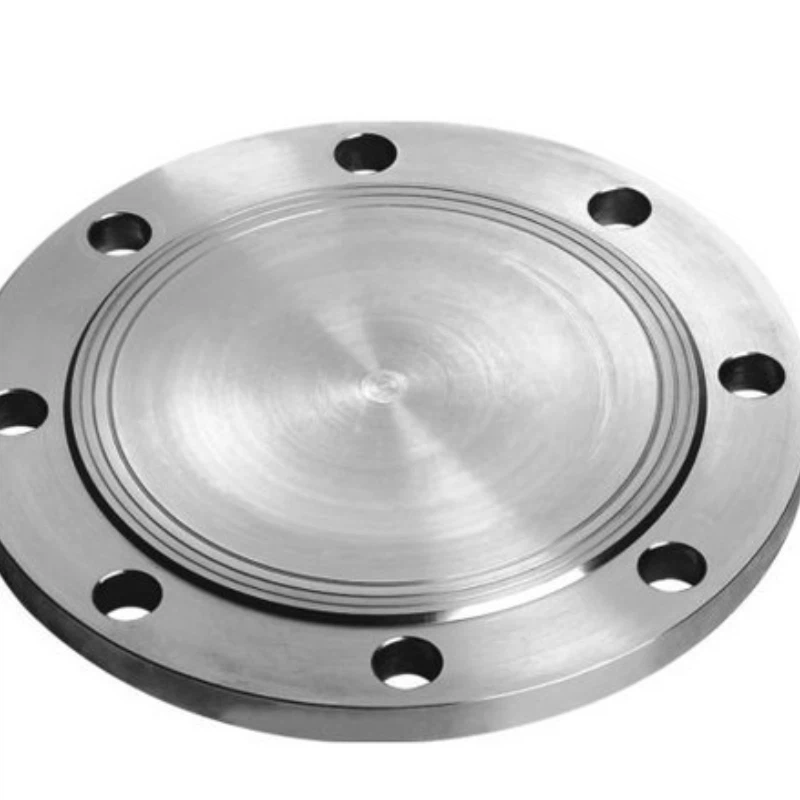

Раструбно-приварные фланцы – это всего лишь один из видов фланцев. Существуют и другие типы фланцев, каждый из которых имеет свои уникальные особенности и области применения. Например,Глухой фланециспользуется для закрытия конца трубы, клапана или сосуда. Он часто используется в приложениях, где в будущем требуется доступ к конвейеру.Итак, фланец, или надеваемый фланец, представляет собой тип фланца, который надевается на трубу, а затем приваривается на место. Он прост в установке и обычно используется в системах с низким давлением.Редукционный фланециспользуется для соединения труб разного диаметра.
Заключение
Процесс изготовления раструбно-сварных фланцев представляет собой сложную и точную процедуру, требующую высокого уровня знаний и передовых технологий производства. Как поставщик приварных фланцев в раструбы, мы стремимся предоставлять высококачественную продукцию, отвечающую потребностям наших клиентов. Если вы ищете раструбные приварные фланцы или фланцы любого другого типа, я рекомендую вам связаться с нами для получения дополнительной информации и обсуждения ваших конкретных требований. Мы готовы помочь вам найти подходящие решения фланцев для ваших проектов.
Ссылки
- Стандарт ASME B16.5 для фланцев труб и фланцевых фитингов
- Стандарты DIN для фланцев
- Справочник по сварке, Американское общество сварщиков
