Привет! Как поставщик фланцев, я на протяжении многих лет имел удовольствие иметь дело со всеми видами фланцев. Фланцы являются важными компонентами трубопроводных систем и используются для соединения труб, клапанов, насосов и другого оборудования. Они позволяют создать герметичное соединение и облегчают разборку и обслуживание. В этом блоге я расскажу вам о различных типах фланцев, которые мы предлагаем.

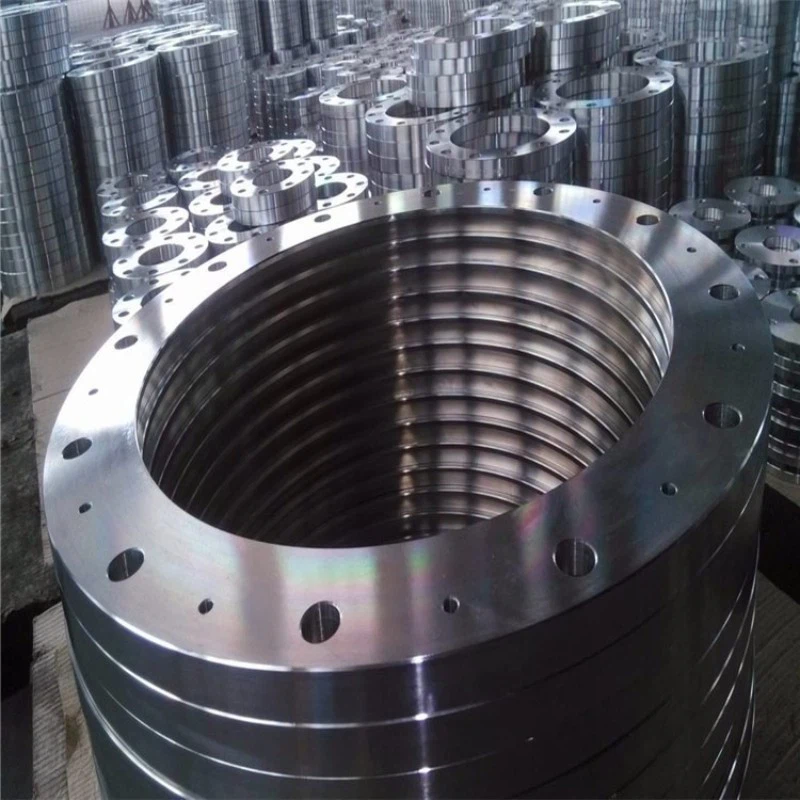

Фланцы с приварной шейкой (фланец Wn)
Приварные фланцы с шейкой илиВн ФланецКороче говоря, это один из самых распространенных типов фланцев. Эти фланцы имеют длинную коническую ступицу, приваренную к трубе. Коническая ступица обеспечивает усиление и помогает снизить концентрацию напряжений в сварном соединении. Это делает их идеальными для применения в условиях высокого давления и высоких температур.
Процесс сварки фланца с приварной шейкой немного сложнее по сравнению с некоторыми другими типами. Чтобы сварка была качественной и прочной, нужны квалифицированные сварщики. Но в итоге получается очень надежное и долговечное соединение. Они часто используются в таких отраслях, как нефть и газ, химическая обработка и производство электроэнергии. Если вы работаете в отрасли, где безопасность и надежность являются главными приоритетами, фланцы с приварной шейкой станут отличным выбором.
Скользящие фланцы
Накидные фланцы — еще один популярный вариант. Эти фланцы надеваются на конец трубы и затем привариваются на место. Их относительно легко установить, что является большим плюсом. Вам не нужно выполнять такое же точное выравнивание, как при использовании фланца с приварной шейкой.
Внутренний диаметр накладного фланца немного больше внешнего диаметра трубы. Это позволяет ему легко скользить. Для накладного фланца необходимы два сварных шва: один внутри и один снаружи. Хотя они не так прочны, как фланцы с приварной шейкой, в условиях высокого давления, они все же подходят для многих применений общего назначения, таких как системы водоснабжения и трубопроводы низкого давления.
Фланцы под приварку враструб
Фланцы под приварку враструб аналогичны скользящим фланцам тем, что они также надеваются на конец трубы. Однако вместо сварного шва по всей окружности, такого как надвижной фланец, фланец с раструбной сваркой имеет раструб, в который вставляется труба. Сварной шов выполняется вокруг верхней части раструба.
Эти фланцы отлично подходят для труб малого диаметра и для применений, где пространство ограничено. Они обеспечивают гладкое отверстие внутри трубы, что снижает турбулентность и перепад давления. Фланцы под приварку враструб обычно используются в контрольно-измерительных линиях и небольших трубопроводных системах.
Резьбовые фланцы
Резьбовые фланцыявляются удобным вариантом, когда вы не хотите сваривать. Эти фланцы имеют внутреннюю резьбу, соответствующую внешней резьбе трубы. Вы просто прикручиваете фланец к трубе.
Их легко установить, их можно без особых хлопот снять и переустановить. Это делает их подходящими для применений, где требуется частая замена или где сварка не допускается, например, в некоторых взрывоопасных средах. Однако их не рекомендуется использовать в условиях высокого давления, поскольку резьба может стать потенциальным слабым местом.
Глухие фланцы
Глухие фланцы используются для закрытия конца трубы. У них нет центрального отверстия, как у других фланцев. Вместо этого они представляют собой сплошные пластины, прикрепленные болтами к концу трубы.
Глухие фланцы полезны для тестирования трубопроводных систем, изоляции участков трубопровода или для будущего расширения. Например, если вы строите новую систему трубопроводов и знаете, что позже вам может понадобиться добавить ответвление, вы можете сейчас установить глухой фланец на конце трубы.
Фланцы внахлестку
Фланцы с нахлестом состоят из двух частей: заглушки и свободного фланца. Заглушка приварена к трубе, а свободный фланец может вращаться вокруг заглушки. Это позволяет легко выравнивать болты во время установки.
Фланцы с нахлестом часто используются в системах, где требуется частая разборка. Они также являются хорошим выбором для труб из цветных металлов, поскольку свободный фланец может быть изготовлен из другого материала, чем заглушка.
Фланцы с отверстиями
Фланцы диафрагмы специально разработаны для использования с диафрагменными диафрагмами. Диафрагма — это устройство, используемое для измерения скорости потока жидкости в трубе. Фланцы диафрагмы имеют специальные резьбовые отверстия для датчиков давления, которые используются для измерения разницы давления на диафрагме.
Эти фланцы имеют решающее значение в отраслях, где требуется точное измерение расхода, например, в нефтегазовой промышленности для измерения расхода сырой нефти или природного газа.

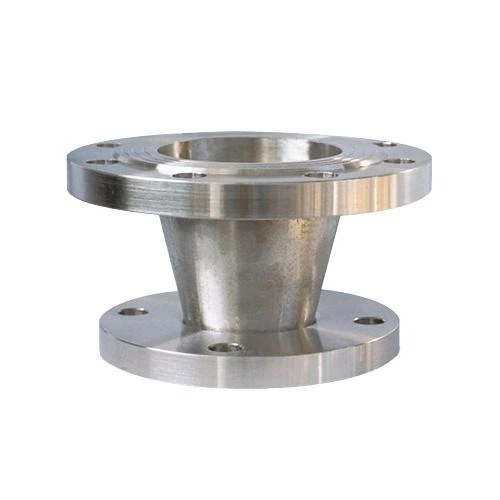

Редукционные фланцы
Редукционные фланцыиспользуются, когда нужно соединить трубы разных размеров. Они имеют больший диаметр с одной стороны и меньший диаметр с другой.
Эти фланцы полезны в трубопроводных системах, где необходимо изменить скорость потока или давление путем изменения размера трубы. Например, если вы переходите от основной трубы большого диаметра к патрубку меньшего диаметра, переходной фланец может сделать соединение бесшовным.
Плоские фланцы
Фланцы с плоской поверхностью имеют плоскую уплотнительную поверхность. Они часто используются в условиях низкого давления и с неметаллическими прокладками. Плоская поверхность обеспечивает хорошее уплотнение, но они не так подходят для работы при высоком давлении, как фланцы с выступающей поверхностью.
Приподнятые торцевые фланцы
Фланцы с выступающей поверхностью имеют выступ вокруг центрального отверстия. Эта приподнятая поверхность помогает более эффективно сжимать прокладку, создавая лучшее уплотнение. Они обычно используются в условиях высокого давления и высоких температур.
Итак, вот оно! Это различные типы фланцев, которые мы предлагаем как поставщик фланцев. Каждый тип имеет свои уникальные особенности и области применения. Независимо от того, работаете ли вы в нефтегазовой отрасли, водоочистке или в любой другой отрасли, где используются трубопроводные системы, у нас есть подходящий фланец для вас.
Если вы ищете высококачественные фланцы для своего проекта, не стесняйтесь обращаться к нам. Мы можем помочь вам выбрать правильный тип фланца в соответствии с вашими конкретными требованиями. Будь то небольшой проект или крупномасштабная промышленная установка, мы здесь, чтобы помочь вам. Просто сообщите нам о своих потребностях, и мы вместе с вами найдем идеальное решение.
Ссылки
- «Справочник по трубопроводам» Кэмерона Л. Йодера
- «Проектирование и проектирование фланцев» от различных экспертов в области трубопроводов.
